Редукторами принято называть передачу (зубчатую червячную или гидравлическую), назначение которой состоит в изменении угловых скоростей и вращающих моментов. Устройства, обладающие функционалом изменения угловой скорости, называют еще коробкой передач, бесступенчатый редуктор является вариатором.
В общем случае классификация редукторов происходит по нескольким признакам:
- типу передачи (различают червячную, зубчатую или их вариации);
- типу зубчатых колес (червяки, конические и цилиндрические);
- расположению валов входных и выходных (вертикальное и горизонтальное);
- число ступеней (одно-, двух- и трехступенчатые).

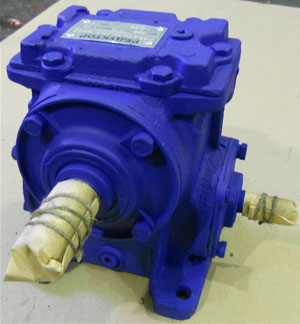

В целом ряде сфер народного хозяйства получил широкое распространение редуктор 1Ч-63 (одноступенчатый червячный общемашиностроительного назначения универсальный), который необходим для соответствующего преобразования частоты вращения и крутящего момента. Устройство изменяет угловую скорость и момент мотора (посредством червячной передачи), внутри которого он находится. Редуктор вышеуказанной марки активно используется в Воронеже, Москве, Ростове-На-Дону, целом ряде иных регионов страны.
Долговременная эксплуатация передающего устройства возможна только при соблюдении особых условий его применения:
- температура наружного воздуха в диапазоне от -40С до +50С;
- внешняя среда – неагрессивная, невзрывоопасная;
- в отношении редуктора действует нагрузка постоянного и переменного типа, направления одного и с периодическим реверсом;
- соответствие требованиям ГОСТ 15150 (для категорий размещения от 1 до 3 – исполнение У и Т, для категории размещения 4 – исполнение УХЛ).
Вращение валов в ходе эксплуатации редуктора может осуществляться в любую сторону, без какой-либо предпочтительности.
Что необходимо знать об условном обозначении редуктора червячного типа? 1Ч в названии обозначает тип приспособления, цифры 63 – межосевое расстояние.
Обзор редуктора 1Ч-63 не будет полным без указания его базовых технических характеристик. Речь ведется про:
- номинальный крутящий момент (на выходном валу, в Н*м) – 160, 140, 132, 160, 140,132, 200, 180, 150, 112, 106;
- передаточное число (номинальное) – 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80;
- коэффициент полезного действия (в %) – 90, 89, 88, 86, 84, 80, 76, 75, 69, 64, 60;
- коррегированный уровень звуковой мощности (в ДБА) – 82;
- допускаема радиальная нагрузка на выходном валу (в Н) – 3200;
- частота вращения (в об/мин) – до 1500;
- масса (в кг) – 16.
