Микрометр представляет собой измерительный прибор, позволяющий осуществлять измерения с низкой погрешностью изделий малого размера.
Важнейшие составляющие микрометра - винт и гайка, являющиеся преобразовательным механизмом. Пара «винт-гайка» получила название микропара или винтовая пара.
Принцип действия микрометра основан на вращении винта в неподвижной гайке. Вращаясь, винт перемещается вдоль своей оси, при чем это происходит пропорционально углу поворота винта в гайке. По шкале, нанесенной на неподвижный стебель микрометра, смотрят целые значения - цена деления этой шкалы соответствует шагу резьбы винта, и обычно равняется 0,5 или 1 мм. На барабане расположена вторая шкала - круговая, по которой определяются доли оборота, цена деления такой шкалы обычно равна 0,01 мм, реже - 0, 001, 0,002 или 0, 005 мм.
Для измерения предмета (детали), его вставляют между микрометрическим винтом и неподвижной пяткой скобы. Постоянный контакт винта с измеряемым предметом обеспечивается фрикционом или трещоткой. При правильном, плотном размещении детали вращение винта вызывает поворот трещотки, который происходит с легким щелчком. После трех щелчков следует остановить вращение.
Все детали микрометра, склонные к износу, покрываются твердым сплавом. Чтобы избежать погрешности измерений из-за тепла рук, боковые накладки обычно имеют теплоизоляцию.
Для измерения деталей размером превышающих 300 мм, необходим микрометр с подвижной или сменной пяткой, увеличивающей диапазон измерений.
Микрометры различаются по конструкции, сфере применения, назначению и т.д. Общепринятые типы микрометров и их обозначения описаны в ГОСТ 6507-90. Так осуществление измерений по нониусу барабана и стеблю обозначается буквой Н, дигитальная индикация - буквой Ц.
Классификация микрометров:
1) Микрометр гладкий (МК)- наиболее распространенный вид микрометров, предназначен для измерения наружных линейных размеров изделий;

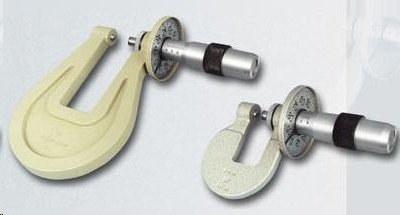

2) Микрометр листовой (МЛ) - позволяет измерить толщину листов металла, пленки и лент;
Рис.1. Микрометр листовой МЛ
3) Микрометр трубный (МТ) - с помощью этого типа микрометров определяют толщину стенок труб.
4) Микрометр зубомерный (МЗ) - предназначен для измерения длины общей нормали зубчатых колес с модулем от 1 мм;
5) Микрометрическая головка (МГ) - данный вид микрометра служит для измерения перемещения;
6) Микрометр проволочный МКД (МП) - с помощью него можно определить толщину проволоки и диаметр шариков подшипников.
7) Микрометр рычажный МР - оборудован встроенным рычажно-зубчатым индикаторным устройством, осуществляющим измерения методом оценки и сравнения. Рычажный микрометр с измерительной головкой обозначается МРИ.

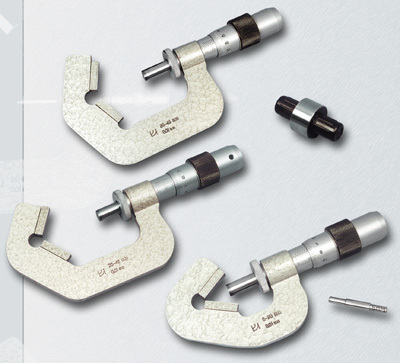

8) Микрометры призматические - оснащен пяткой скобы в виде призмы. МТИ - предназначен для измерения диаметра трехлезвийного режущего инструмента, МПИ и МСИ - для пяти- и семилезвийного режущего инструмента соответственно.
Рис.2. Микрометры призматические
Следует отметить, что импортные микрометры обозначаются иначе.
Описанные выше виды микрометров осуществляют измерения контактным способом. Оптические микрометры определяют размеры предметов бесконтактным способом.
